Бульдозер — это гусеничный или колёсный трактор с отвалом спереди, который срезает грунт слоями и перемещает его волоком на короткие расстояния. Бульдозером планируют площадки, засыпают траншеи, сдвигают отвалы породы и снег, а с рыхлителем сзади разбивают мёрзлый грунт и трещиноватую скалу. Виды бульдозеров различают по ходовой части, типу отвала, способу управления отвалом и массе машины.
Как устроен бульдозер
Основа бульдозера — базовый трактор: рама, двигатель, трансмиссия, ходовая часть и кабина. Спереди на толкающих брусьях или раме навешен отвал, его поднимают, опускают и перекашивают гидроцилиндры. Сзади часто ставят рыхлитель с одним или тремя зубьями.
У гусеничного бульдозера поворот выполняется торможением одной гусеницы. На Б10М для этого служат бортовые фрикционы, у Komatsu D65 — гидростатическое рулевое управление, которое поворачивает машину без потери тяги. Трансмиссия бывает механической (у Б10М восемь передач) или гидромеханической с гидротрансформатором, как у Shantui SD32.
Главные узлы, на которые смотрят при выборе:
- двигатель и его мощность;
- тип и объём отвала;
- рыхлитель и глубина рыхления;
- ширина башмаков и давление на грунт;
- тип трансмиссии и рулевого управления.
Виды бульдозеров по ходовой части
Гусеничный бульдозер — основной вариант для земляных работ. Гусеницы дают сцепление на рыхлом и мокром грунте, поэтому машина развивает большое тяговое усилие при умеренной скорости. Почти все модели в таблице ниже гусеничные.
Колёсный бульдозер быстрее переезжает между участками и не портит асфальт, но слабее упирается в грунт. Колёсные бульдозеры встречаются на карьерах и угольных складах, где важна скорость перемещения. В России их немного, и в рознице спрос в основном на гусеничную технику.
Отдельно выпускают болотные версии с широкими башмаками. У Komatsu D65PX-18 башмаки шире, чем у D65EX-18, а у Б10М есть болотная модификация Б10М1Б. Давление на грунт у болотного бульдозера ниже, и он не вязнет на торфе и в пойме.
Виды отвалов бульдозера
Отвал определяет, сколько грунта бульдозер сдвигает за один проход и насколько точно планирует поверхность. Объём грунта перед отвалом называют призмой волочения, производители указывают его по стандарту ISO 9246.
- Прямой неповоротный (у ЧТЗ — тип В, у иностранных марок — straight tilt). Стоит перпендикулярно оси машины, может перекашиваться. Подходит для тяжёлых и мёрзлых грунтов.
- Полусферический (тип Е, Semi-U). Боковые щёки удерживают грунт, поэтому объём призмы больше. Это основной отвал для перемещения грунта на расстояние.
- Сферический (U-образный). Ещё глубже загнутые края, применяется на сыпучих материалах, угле и мусоре.
- Поворотный (тип Д, angle). Разворачивается в плане влево и вправо, у Б10М — не менее чем на 25°. Удобен для засыпки траншей и расчистки снега, грунт уходит в сторону.
- С изменяемой геометрией (VPAT у Cat). Отвал поворачивается, перекашивается и меняет угол резания гидравликой из кабины. Нужен для точной планировки.
Цифры показывают разницу. У Б10М полусферический отвал Е набирает 4,75 м³, прямой В — 4,28 м³, поворотный Д — 4,0 м³. Ширина поворотного отвала больше, 4300 мм против 3330 мм, но грунта перед ним помещается меньше.
Виды бульдозеров по массе и тяговому классу
В России бульдозеры исторически делят по тяговому классу базового трактора: это номинальное тяговое усилие в тоннах-силы. ЧТЗ относит Б10М к классу 10, отсюда цифра в названии модели. У зарубежных машин тяговый класс не указывают, их сравнивают по эксплуатационной массе и мощности.
Для практики удобно такое деление:
- лёгкие — мини-бульдозеры и машины легче Shantui SD16 для благоустройства, дач и коммунальных работ;
- средние — 16–23 т, это Б10М, Shantui SD16, Komatsu D65 и Cat D6, основная техника для дорожных и строительных площадок;
- тяжёлые — от 30 т, например Shantui SD32 массой 39,7 т, для карьеров, вскрыши и крупных насыпей.
Чем тяжелее бульдозер, тем больше отвал и тем глубже рыхлитель. Но тяжёлый бульдозер дороже перевозить: для него нужен трал, а на небольшой площадке он просто не развернётся.
Характеристики популярных моделей
В таблице — данные производителей. Мощность у разных марок указана по разным правилам: нетто (на маховике, с учётом навесных агрегатов, ISO 9249) обычно ниже номинальной. Поэтому сравнивать модели по мощности напрямую можно только с этой поправкой.
| Модель | Мощность | Масса, кг | Отвалы и объём призмы |
|---|---|---|---|

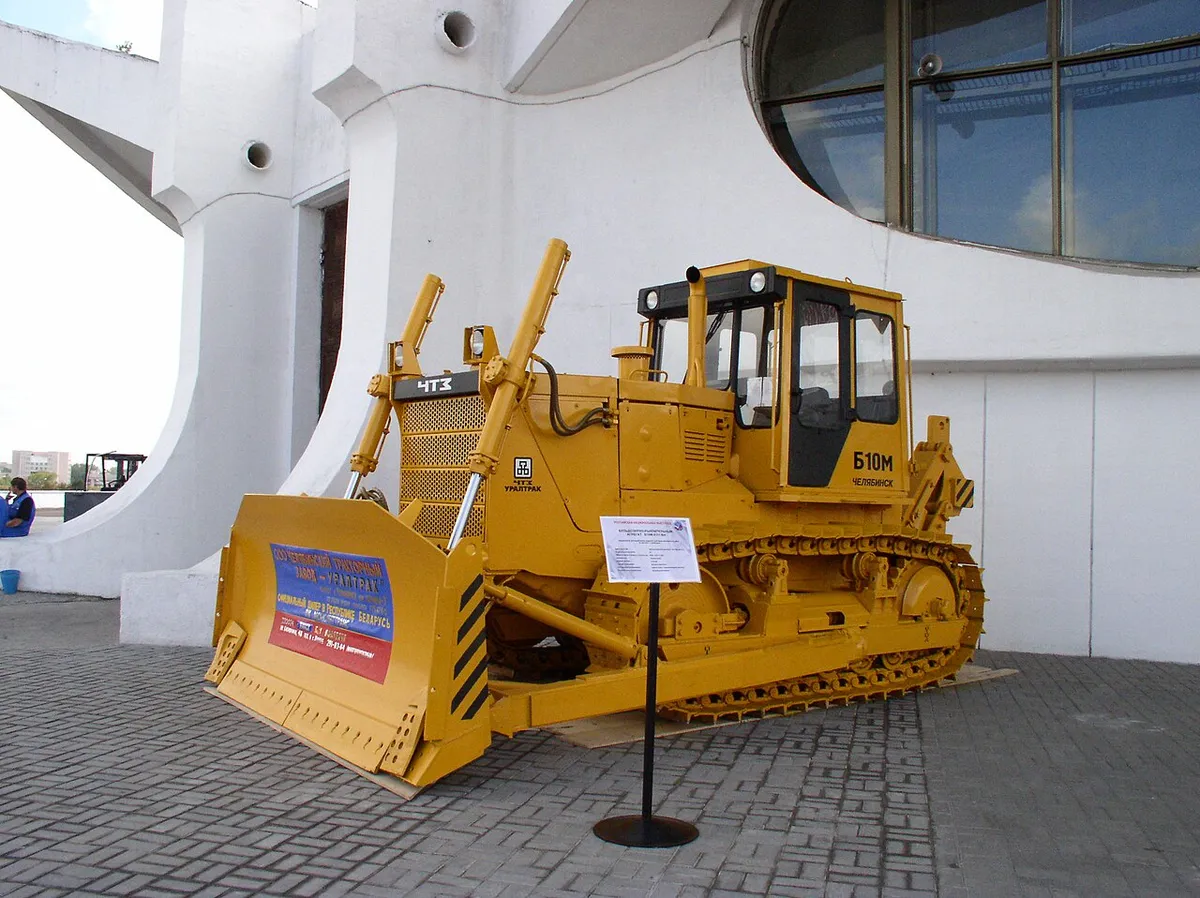

| ЧТЗ Б10М1 (механическая КПП) | 132 кВт (180 л. с.), номинальная, ЯМЗ-236НЕ2 | 17 860 с отвалом Е | Е — 4,75 м³; В — 4,28 м³; Д — 4,0 м³ |
| Shantui SD16 | 131 кВт, номинальная, Weichai WD10G178E25 | 16 400–17 000 в зависимости от исполнения* | прямой с перекосом — 3,2 м³; U — 4,8 м³ |

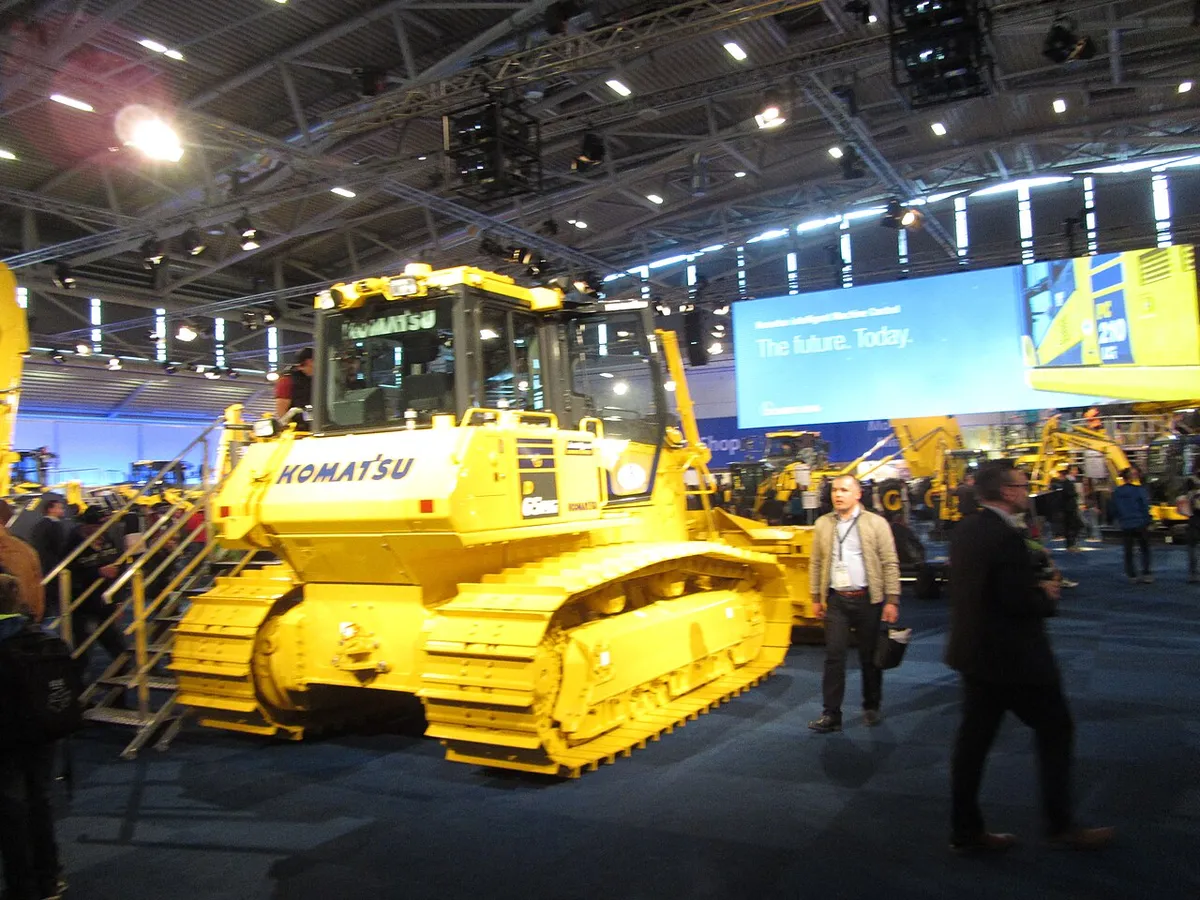

| Komatsu D65EX-18 | 162 кВт (217 л. с.), нетто ISO 9249 | 21 270 | Semi-U — 5,6 м³ (ISO 9246) |

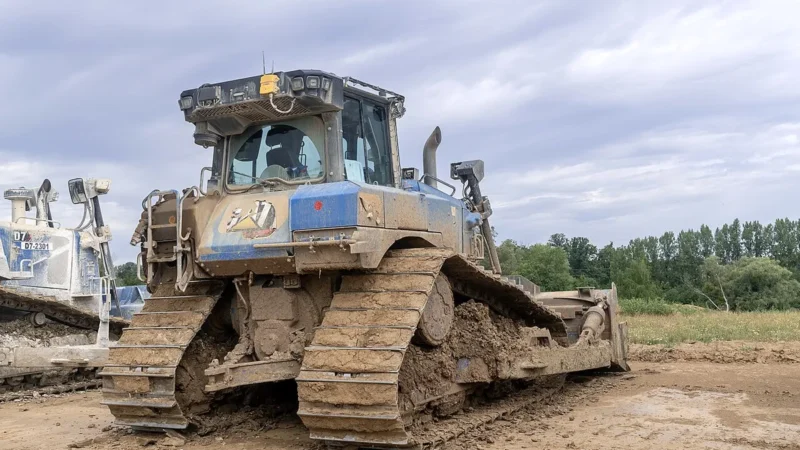

| Cat D6 (2024) | 161 кВт (215 л. с.), нетто ISO 9249 | 22 130 с отвалом SU | SU — 5,7 м³ (ISO 9246); VPAT — 4,1 м³ |
| Shantui SD32 | 257 кВт, номинальная, Cummins | 39 700 | прямой — 7,2 м³; поворотный — 4,8 м³; Semi-U — 9 м³ |
* У Shantui SD16 16 400 кг указано для экспортной версии на shantui-global.com, 17 000 кг — для стандартной версии на китайском сайте shantui.com. Комплектация отвала в обоих случаях не уточнена.

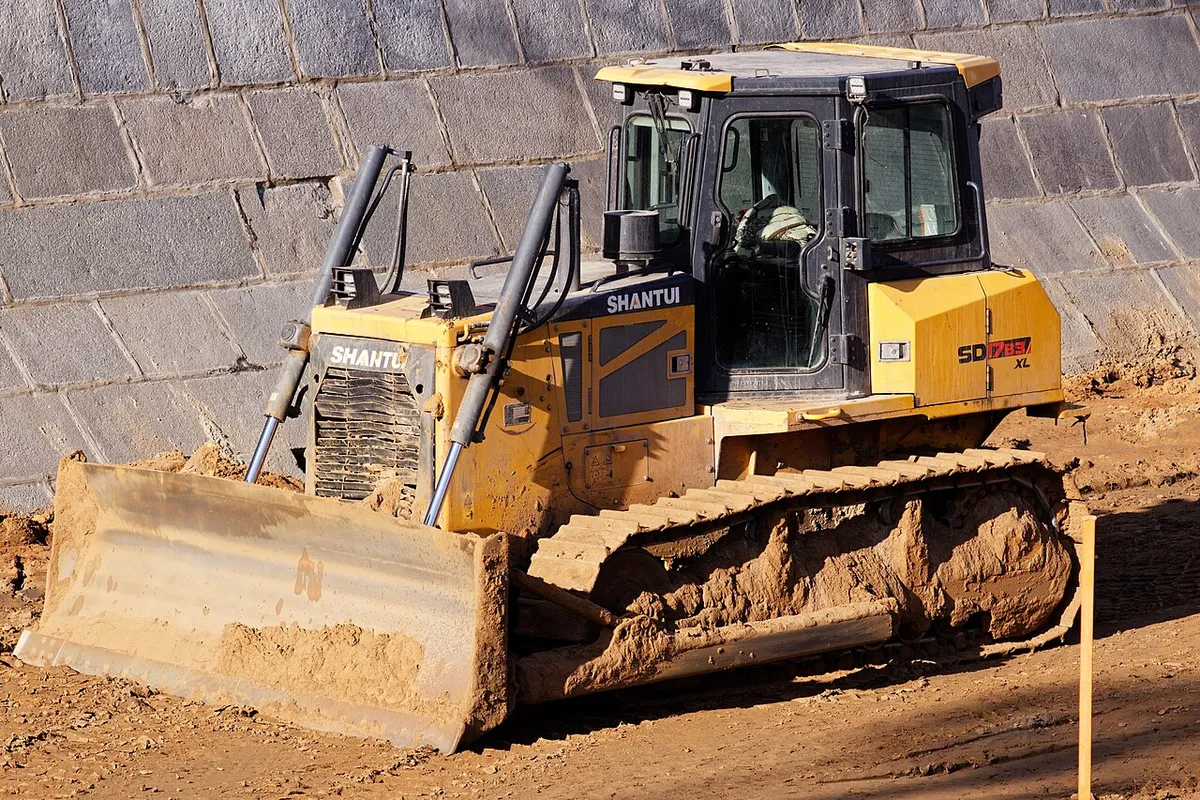

Б10М — единственная модель в списке с механической коробкой, её проще ремонтировать вдали от сервиса. Komatsu D65 и Cat D6 близки по мощности и массе, у обоих в базе полусферический отвал. Shantui SD16 легче и проще, рядом с ним в линейке стоит SD17 в версиях XL и LGP, а SD32 относится к другому классу: его ставят на карьеры и вскрышу.
Отдельные статьи есть про бульдозер Т-170, предшественника Б10М, и про рыхлители. Подбирать модель стоит по объёму работ и грунту, а не только по мощности двигателя.
Где применяют бульдозер
Бульдозер выполняет земляные работы на расстояниях в десятки метров. Дальше грунт выгоднее везти самосвалом или скрепером. Типовые виды работ:
- срезка растительного слоя и планировка площадок;
- отсыпка и разравнивание насыпей под дороги;
- обратная засыпка траншей и котлованов;
- рыхление мёрзлого грунта и скалы рыхлителем;
- вскрышные работы и штабелирование угля в карьерах;
- расчистка снега и разравнивание мусора на полигонах.
Копать траншеи и грузить самосвалы бульдозер не умеет, для этого нужен экскаватор, например колёсный экскаватор. На прокладке трубопроводов рядом с бульдозером работает трубоукладчик, который часто строят на той же гусеничной базе.
Рыхлитель и другое оборудование
Рыхлитель ставят на бульдозер сзади, он вскрывает грунт, который отвал не берёт. Однозубый рыхлитель заглубляется сильнее, трёхзубый быстрее разрыхляет широкую полосу. У Б10М оба варианта заглубляются на 650 мм, у Shantui SD16 трёхзубый рыхлитель берёт 570 мм.
У тяжёлых машин глубина больше. Однозубый рыхлитель Shantui SD32 заглубляется на 1250 мм, трёхзубый — на 842 мм. Такая техника вскрывает скальные породы без взрывных работ, если порода трещиноватая.
ЧТЗ предлагает для Б10М корчевальное оборудование и передний плуг ПЛП-135М. Корчеватель нужен при расчистке просек под дороги и ЛЭП, плуг — на лесных и противопожарных работах.
Как выбрать бульдозер под задачу
Сначала определите грунт и объём работ. Для планировки площадки под дом хватит лёгкого бульдозера, для дорожной насыпи нужна техника класса Б10М или D6. На скальном и мёрзлом грунте без рыхлителя не обойтись.
Затем выберите отвал. Полусферический подходит для перемещения грунта, прямой — для тяжёлого грунта и планировки, поворотный — для засыпки траншей и снега. На мягком грунте нужны широкие башмаки или болотная версия.
При покупке бульдозера с пробегом проверьте моточасы, износ гусеничных цепей и катков, люфты в креплении отвала и течи гидроцилиндров. Попросите завести двигатель на холодную и посмотреть дым на выхлопе.
Частые вопросы
Сколько весит бульдозер?
Зависит от класса. Б10М с полусферическим отвалом весит 17 860 кг, Cat D6 — 22 130 кг, Shantui SD32 — 39 700 кг. Массу всегда смотрят вместе с комплектацией: у Б10М отвал и рыхлитель добавляют к трактору почти 4 т.
Какие права нужны на бульдозер?
Нужно удостоверение тракториста-машиниста. По статье 15 закона № 297-ФЗ гусеничные машины с двигателем мощностью свыше 25,7 кВт относятся к категории E, колёсные — к категории C (25,7–110,3 кВт) или D (свыше 110,3 кВт). Подробнее — в статье о правах на спецтехнику.
Чем бульдозер отличается от трактора?
Бульдозер — это трактор с отвалом. Базовый трактор может работать и с другим навесным оборудованием, а бульдозер оснащается отвалом и усиленной рамой под нагрузку от него.
Другие машины для земляных работ собраны в разделе «Строительная техника». Там же есть обзоры экскаваторов и погрузчиков, которые часто работают в паре с бульдозером.
