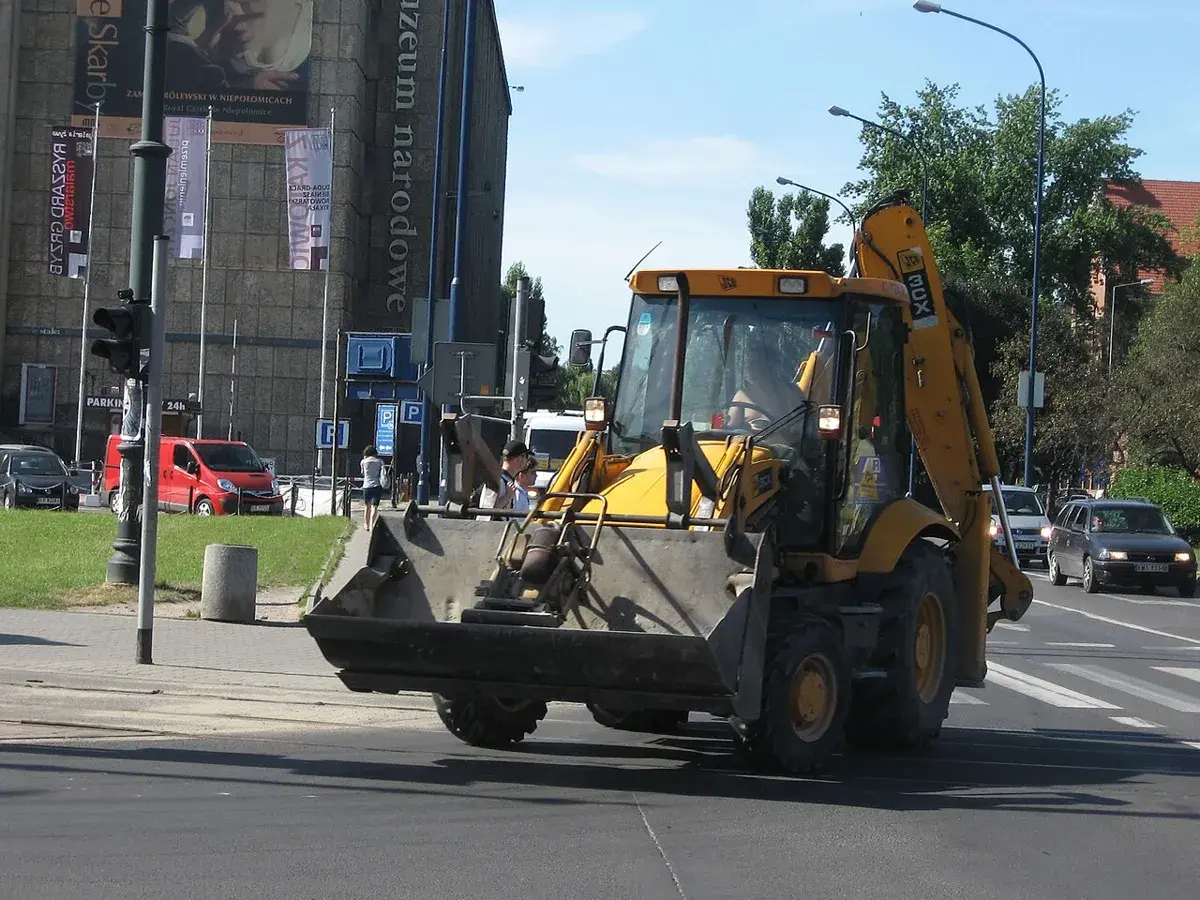

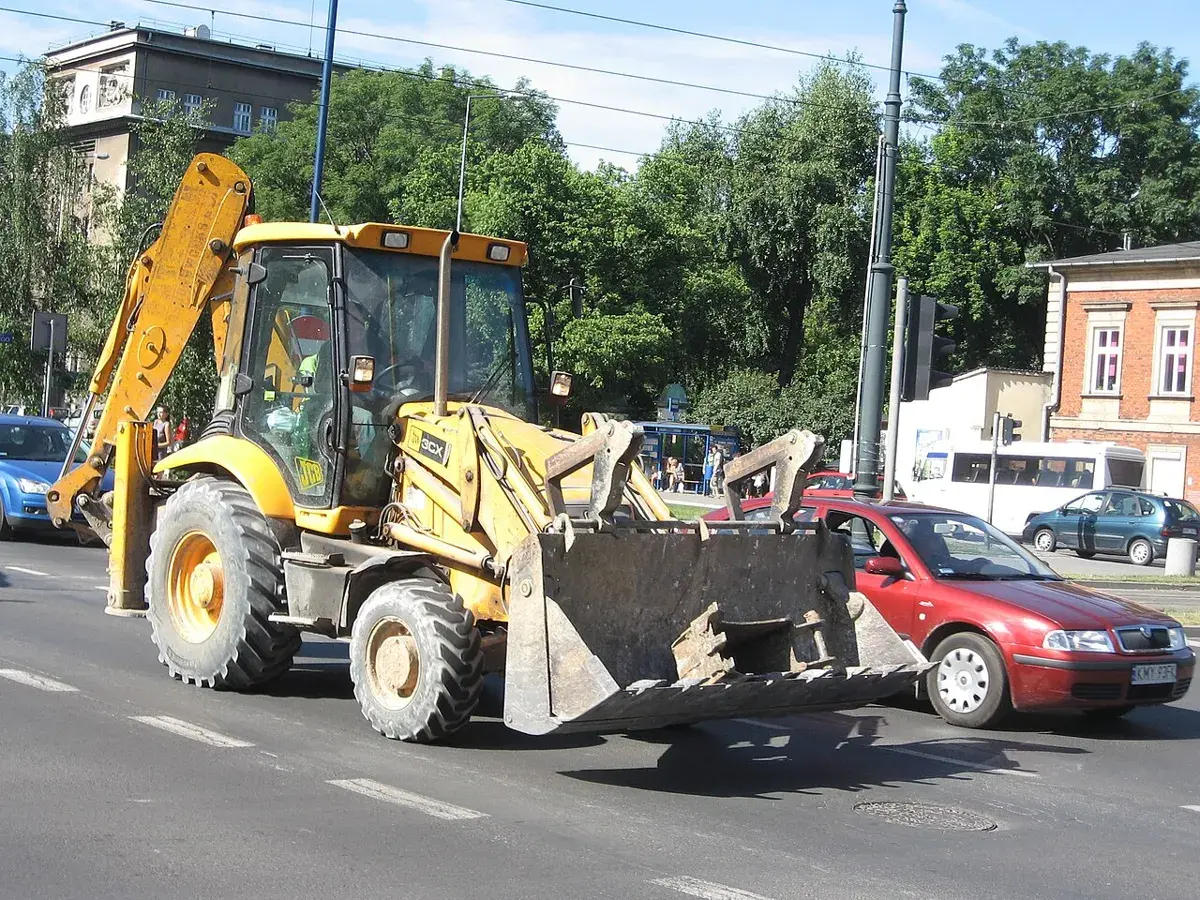

JCB 3CX — экскаватор-погрузчик британской JCB с ковшом спереди и экскаваторной стрелой сзади. В европейской линейке на нём стоит дизель JCB DieselMax 4,4 л мощностью от 63 до 74,2 кВт. Ниже — характеристики версии 3CX Super (колёса 16.9×24, 92 л.с., масса 7725 кг), отличия от обычного 3CX и поколения модели.
Чем JCB 3CX Super отличается от обычного 3CX
У обычного 3CX передние колёса меньше задних (12.5×18 и 18.4×26), и поворачиваются только передние. На 3CX Super все четыре шины одного размера. Оператор переключателем выбирает режим рулевого, передними колёсами или всеми четырьмя.
Погрузчик Super поднимает на полную высоту 4378 кг. У стандартного 3CX этот показатель 3479 кг с цельным ковшом и 3229 кг с ковшом 6 в 1. Платить за это приходится массой и шириной разворота.
| Параметр | 3CX Super | 3CX |
|---|---|---|
| Шины | 16.9×24 спереди и сзади | 12.5×18 спереди, 18.4×26 сзади |
| Управляемые колёса | передние или все четыре | передние |
| Грузоподъёмность погрузчика на полную высоту | 4378 кг | 3229–3479 кг |
| Эксплуатационная масса | 7725–8425 кг | 7370–8070 кг |
| Диаметр разворота без подтормаживания / с подтормаживанием | 9,35 / 8,0 м | 8,1 / 6,9 м |
У старшего JCB 4CX колёса тоже равные, но режимов рулевого три, включая «крабовый» ход. Как выбирать между моделями разных марок, разобрано в статье о выборе экскаватора-погрузчика.
Технические характеристики JCB 3CX Super
Цифры ниже относятся к европейской версии 3CX Super с двигателем JCB DieselMax 4,4 л на 92 л.с. (Stage III). Масса указана для машины со стандартной рукоятью и цельным ковшом, в скобках с телескопической рукоятью, ковшом 6 в 1 и вилами.
| Параметр | Значение |
|---|---|
| Двигатель | JCB DieselMax 4,4 л, 4 цилиндра, турбонаддув с интеркулером |
| Мощность (ISO 14396) | 68,6 кВт (92 л.с.) при 2200 об/мин |
| Крутящий момент | 408 Н·м при 1200 об/мин |
| Эксплуатационная масса | 7725 кг (8425 кг) |
| Длина в транспортном положении | 5,91 м |
| Ширина шасси | 2,24 м |
| Транспортная высота | 3,48 м |
| Колёсная база | 2,22 м |
| Шины | 16.9×24 |
| Коробка передач | Syncroshuttle или Powershift, 4/4 |
| Максимальная скорость | 37,1 км/ч |
| Гидронасосы | 80 + 64 л/мин, 251 бар |
| Топливный бак | 160 л |
| Ковш погрузчика | 1,0 м³ |
| Глубина копания (SAE) | 4,37–5,93 м |
Высота по кабине 2,86 м, ширина ковша погрузчика 2,23 м. Угол въезда 74°, съезда 19°.
В России JCB предлагает 3CX ECO Super в другой комплектации. У неё та же мощность 68,6 кВт, но момент 400 Н·м, масса 8136 кг, шины 440/80-24, скорость до 40 км/ч и гидравлика 140 л/мин. Американские 3CX-14 Super и 3CX-15 Super построены под свой рынок, их характеристики с европейскими не совпадают.
Двигатель DieselMax 4,4 л и коробка передач
Четырёхцилиндровый JCB 4,4 л с турбонаддувом и интеркулером имеет диаметр цилиндра 103 мм и ход поршня 132 мм. На обычный 3CX ставили этот же мотор в трёх настройках, 63 кВт (85 л.с.), 68,6 кВт (92 л.с.) и 74,2 кВт (102 л.с.). Версия Super получила среднюю, на 92 л.с.
Коробок две, обе с четырьмя передачами вперёд и назад и гидротрансформатором 305 мм. Механическая Syncroshuttle с реверсом даёт 5,7, 9,1, 19,6 и 37,1 км/ч. На Powershift передачи переключаются автоматически, скорости 4,9, 8,6, 19,8 и 37,1 км/ч.
Привод полный. Тормоза работают в трёх режимах. Можно ехать на заднем приводе с торможением двух или четырёх колёс либо включить полный привод с торможением всех колёс.
Погрузчик и экскаваторное оборудование
С ковшом 6 в 1 вырывное усилие ковша 6590 кгс, усилие отрыва стрелы 5730 кгс. Два насоса подают 80 и 64 л/мин при 2200 об/мин, давление в системе 251 бар. Есть экономичный режим ECOdig, а система плавного хода Smooth Ride (SRS) и Powerslide идут опциями.
Со стандартной рукоятью экскаватор копает на 4,37 м по SAE, с выдвинутой телескопической Extradig на 5,58 м. Глубокий ковш добавляет ещё около 35 см, до 4,72 и 5,93 м. Вылет на уровне земли от заднего моста 6,74 м со стандартной рукоятью и 7,88 м с Extradig. Подробнее о подборе ковшей в статье про объём ковша экскаватора.
Заправочные объёмы JCB 3CX Super
| Система | Объём, л |
|---|---|
| Топливный бак | 160 |
| Гидросистема с баком | 132 |
| Система охлаждения | 18,5 |
| Коробка передач | 16 |
| Каждый мост | 16 |
| Моторное масло | 15 |
Поколения и версии JCB 3CX
Семейство выросло из JCB 3 (1961) и JCB 3C (1963). Модель 3C MKII выпускали с 1967 года около 13 лет. В 1980 году JCB запустила 3CX после инвестиций около 24 млн фунтов. Даты указаны в пресс-релизе JCB о 750-тысячном экскаваторе-погрузчике.
Версия 3CX Super появилась в линейке в 1995 году по хронологии брошюры JCB. Позже добавили комплектации Sitemaster, Contractor и ECO с режимами ECODIG, ECOLOAD и ECOROAD. На российском сайте jcb.ru представлена 3CX ECO Super.
Вопросы и ответы
Какой двигатель стоит на JCB 3CX Super?
В европейской версии стоит четырёхцилиндровый JCB DieselMax 4,4 л с турбонаддувом. Мощность 68,6 кВт (92 л.с.), крутящий момент 408 Н·м при 1200 об/мин.
Какой объём топливного бака у JCB 3CX Super?
Топливный бак вмещает 160 л. Гидросистема вместе с баком рассчитана на 132 л.
Какая коробка передач у JCB 3CX Super?
Четырёхступенчатая Syncroshuttle с механическим переключением и реверсом либо Powershift с автоматическим переключением. Максимальная скорость у обеих 37,1 км/ч.
Чем 3CX отличается от 4CX?
У обычного 3CX передние колёса меньше задних и управляются только они. У 4CX колёса равные и три режима рулевого. Подробное сравнение в нашем обзоре JCB 4CX.
Какая глубина копания у JCB 3CX Super?
Со стандартной рукоятью 4,37 м, с выдвинутой рукоятью Extradig 5,58 м. С глубоким ковшом 4,72 и 5,93 м.
Источники: JCB, технический лист 3CX и 3CX Super (FR), JCB 6925 3CX Super (UK), JCB Россия, 3CX ECO Super, JCB, пресс-релиз о 750 000-м экскаваторе-погрузчике.
