Прицеп для мини трактора различают три вида: (самосвальный, одноосный, двухосный) и различной грузоподъемности.
Конструкция и принцип работы прицепа для мини трактора
Прицеп это устройство — жесткая рама, установленная на 2 или 4 колеса с прочным дном и бортами, оборудованную сцепкой для соединения с мини трактором.
Дорогие модели прицепа оснащаются выходами для пневматических или гидравлических тормозов, для поворотного механизма передних колес и патрубком для гидроцилиндра самосвальной системы.
Расстояние между бортами и высота дадут показатель полезного объема, а прочность рамы и колесных пар — грузоподъемность (от 1 до 3-5 тонн для использования с мини тракторами).
В отдельных моделях прицепов обеспечивается откидывание от одного до трех бортов для погрузки-разгрузки. Автоматический сброс груза также может производится назад, направо или налево.
Это зависит от конструкции конкретного прицепа и выбора из предоставленных производителем настроек. Какой прицеп для мини трактора купить в каждом случае, нужно определять с оглядкой на типичные задачи, которые прицеп будет выполнять.
Разновидности прицепов
По конструкции различаются прицепы для мини трактора и полуприцепы. У первых подвеска состоит из двух колесных пар расположенных под днищем на расстоянии друг от друга — в передней и задней части рамы. Вторые могут иметь одну или две колесных пары ближе к корме.

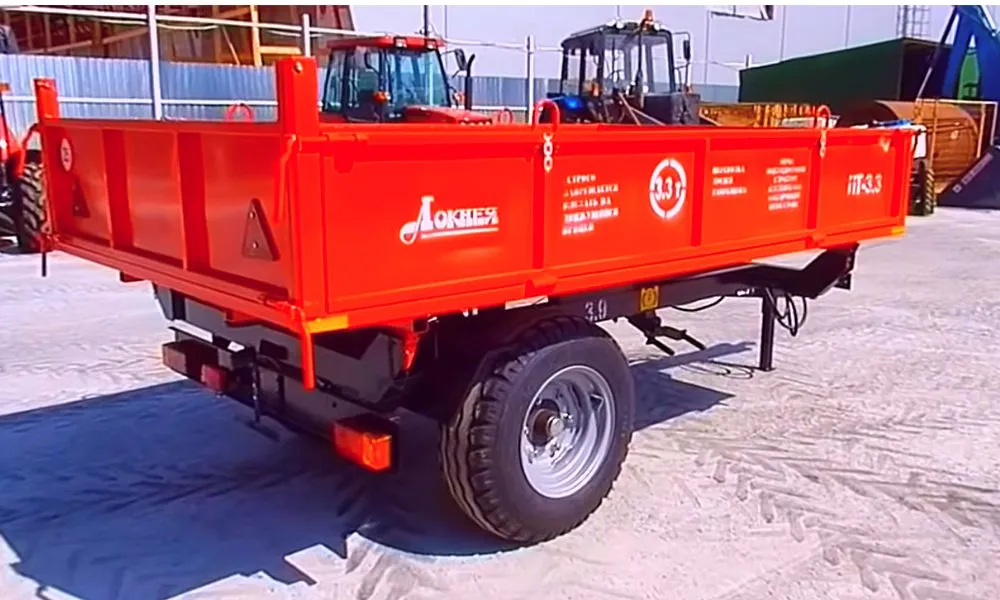

Полуприцеп не обладает устойчивостью, но считается маневренным и легким. По количеству колесных пар различаются одноосный и двухосный прицепы для мини трактора (полуприцепы в том числе).

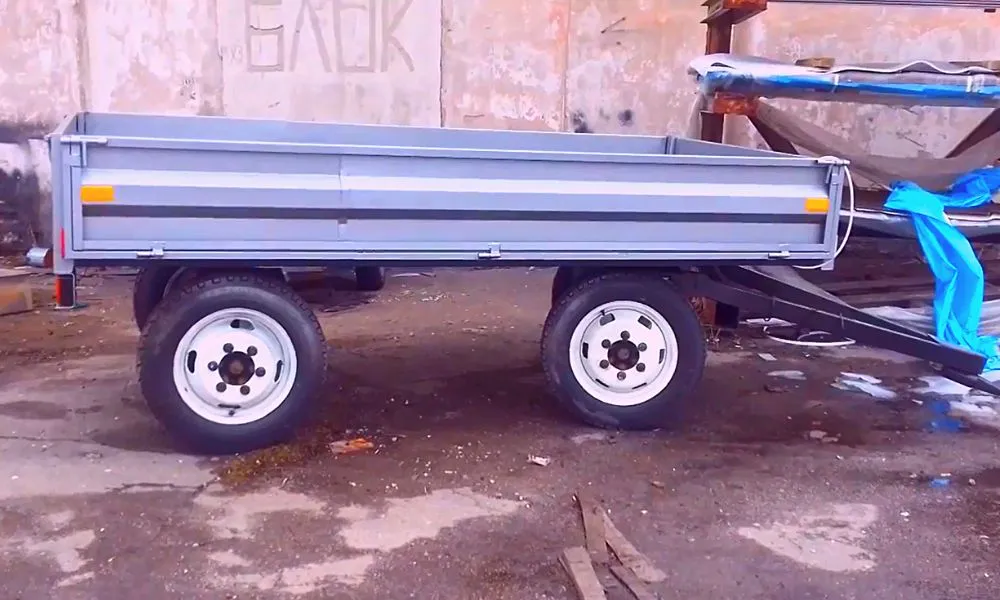

Одноосный будет легче и дешевле. Но две пары колес обеспечивают устойчивость и грузоподъемность — такой прицеп не раскачивается в движении и не подвержен влиянию складок рельефа, которые могут стать критическими при наличии одной оси.
А двухосные модели с управляемой передней парой лишены недостаточной маневренности, которая частенько мешает человеку решиться купить двухосный тракторный прицеп.
От предназначения прицепа зависит устройство бортов. Разновидности для перевозки сыпучих грузов: силосные и рулонные конструкции.
К бортам прицепа предъявляются требования по прочности и надежности. В случае, если борта будут испытывать значительную нагрузку, их выполняют из металлического профиля сложной структуры с дополнительными ребрами жесткост
Но если прицеп к мини трактору будет перевозить исключительно сено или силос — борта могут быть дощатыми или из металлической сетки.
Иногда борта не используют, зато добавляют съемный пандус или направляющие для погрузки колесной или гусеничной техники и вспомогательных устройств. К сожалению, любая специализация сужает область использования прицепа.
Популярные модели прицепов для мини тракторов
- 2-ПТС-4. Самосвал. Габариты: 4,08 * 2,308 * 1,6 м. Вес 2-ПТС-4 составляет 1,75 т, может перевозить грузы весом до 4 тонн.
- ОЗТП-8572. Прицеп с трехосной конструкцией. Вес груза – 6,44 т, клиренс – 0,32 м. Габариты: высота 9,99 м, ширина 2,5 м, погрузочная высота – 3,2 м.
- ППТС-5. Самосвал с объемом кузова 5,5 м³. Масса полуприцепа – 1,83 т, размеры — 5,65 * 2,8 * 1,93 м.
- ПСТБ-17. Трехосная конструкция. Масса – 6,3 т, размеры: 10 * 2,5 * 2,75 м.
- 1-ПТС-9. Двухосная модель прицепа. Габариты: 7,5 * 2,5 * 2,1 м.
- ПСТ-6. Самосвал с габаритами: 5 * 2,4 * 2 м. Угол подъёма 87°.
- 2-ПТС-6. Самосвал. Размеры: 6,1 * 2,4 * 1,9 м, вес – 2, 35 т.
- 1-ПТС-1. Самосвал для мини-тракторов. Длина полуприцепа составляет всего 1,8 м, ширина – 1,2 м. Грузоподъемность – 1 т.

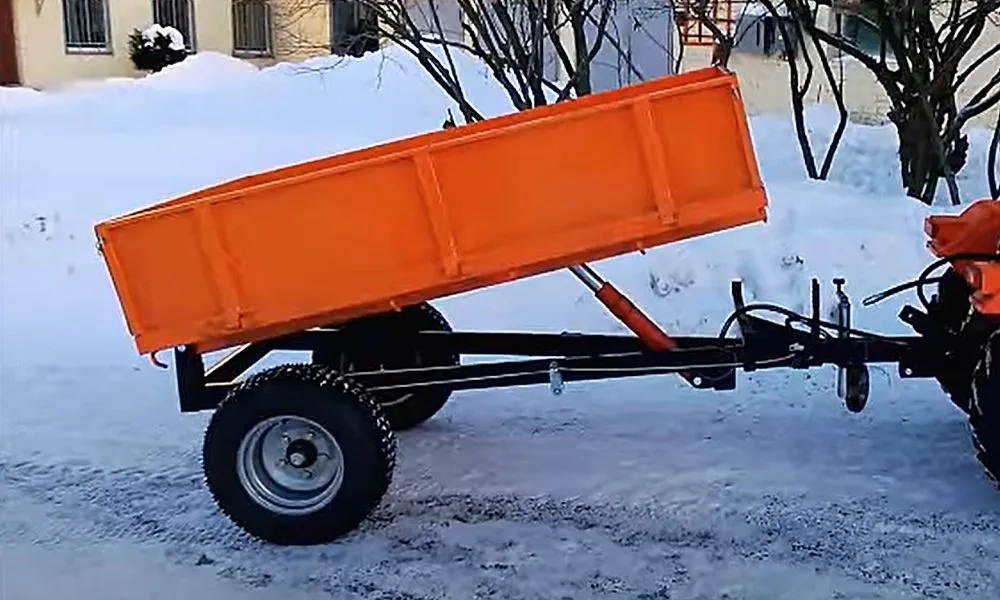

Прицепы самосвалы
Для сыпучих грузов (зерно, грунт, строительные материалы, уголь) может стать проблемой погрузка и разгрузка. В случае с погрузкой избежать трудоемкого процесса можно только с помощью транспортерных лент, автопогрузчиков или специальных элеваторных сооружений.
Разгрузка без механизма сброса потребует применения ручного труда и займет много времени.

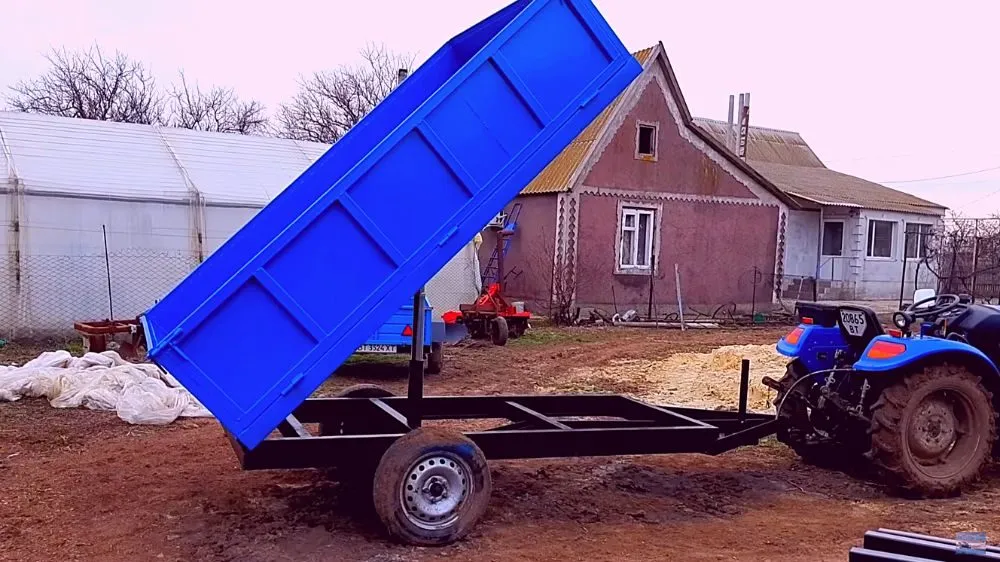

Поэтому, даже в малой технике для сельского и коммунального хозяйства, стали применять гидравлические цилиндры, обеспечивающие наклон кузова и самопроизвольную разгрузку через подвижный борт.
Самосвальный прицеп для мини трактора быстро вошел в обиход фермеров, садоводов, строителей и коммунальщиков, которые часто имеют дело с сыпучими грузами.
Для личного использования с мини трактором нельзя пренебрегать возможностями самосвала — экономия не оправдает даже одной единственной разгрузки при помощи лопат и физического труда.

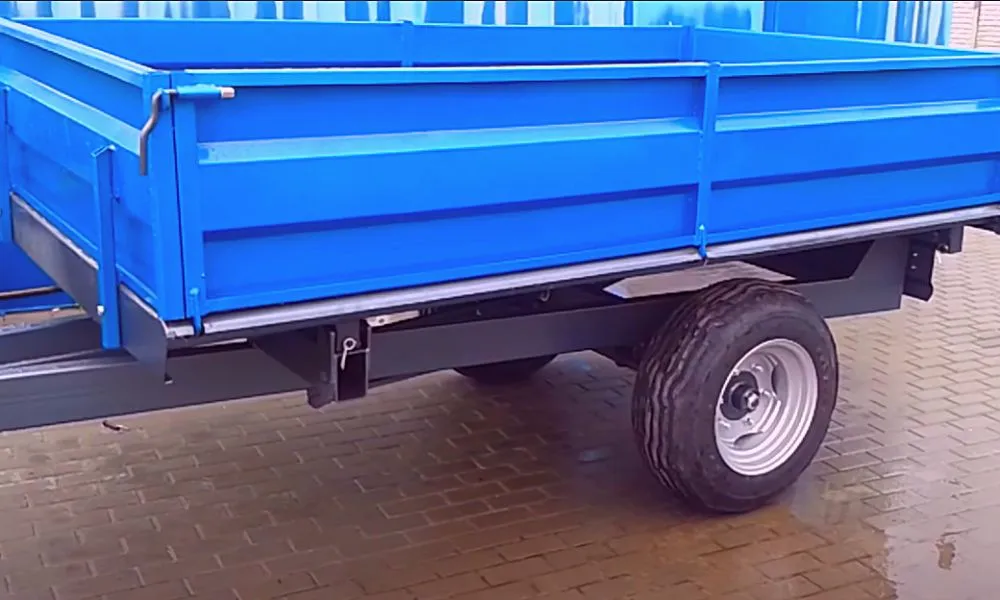

Обзор прицепа 7СХ-2 (2т)
Рассмотрим подробно характеристики и особенности на примере модели прицепа 7СХ-2, которая представляет собой одноосную прицепную тележку для транспортировки сельскохозяйственных грузов и строительных материалов в условиях малого хозяйства или строительной площадки.
Грузоподъёмность, кг | 2000 |
Тип: | одноосный |
Габаритные размеры прицепа (Д х Ш х В), мм | 3300 х 1310 х 1200 |
Внутренние размеры кузова, мм. | 2400 х 1200 х 460 |
Масса, кг. | 680 |
Передняя колея, мм. | 1550 |
Размер шин | 6,5 — 16 |
Требуемая мощность трактора, л.с. | от 20 |
Прицеп 7СХ-2 грузоподъемностью в 2 тонны при габаритах кузова 2. 4 метра в длину и 1.2 в ширину, с высотой заводского борта 46 сантиметров (объем — 1. 32 кубических метра с учетом загрузки по край борта).
При собственной массе 470 кг, для перевозки груза требуется трактор с мощностью не менее 20 л. с, а оптимально 25 л. с.
Прицеп 7СХ-2 является моделью самосвальной, оборудована тормозами, гидравлическим цилиндром и механизмом раскрытия борта. Управление разгрузкой производится из кабины трактора. Для удобства погрузочных работ и обслуживания, три из четырех бортов откидываются.
При необходимости, прицеп 7СХ-2 комплектуется рамой безопасности со стороны трактора, которая жестко ограничивает пространство кузова и не позволит габаритному грузу обрушиться на кабину в случае экстренного торможения.
