Щёковая дробилка — машина, которая дробит камень сжатием между двумя массивными плитами-щеками: одна неподвижна, вторая качается от эксцентрикового вала. Материал падает в клиновидную камеру, раздавливается и выходит через нижнюю щель, ширина которой задаёт крупность продукта. Щёковые дробилки ставят на первую стадию дробления гранита, базальта, руды и бетона. Они принимают куски до 1,3 м и дробят материал в 3–8 раз за проход.
Где применяют щёковые дробилки
Щёковая дробилка — первая машина в линии получения щебня. Она принимает крупные куски из карьера и готовит их для конусной или роторной дробилки. Её используют на щебёночных заводах, горно-обогатительных комбинатах, при переработке бетонного и кирпичного лома. Малые модели стоят в лабораториях для подготовки проб.
Устройство щёковой дробилки
Щёковые дробилки разных заводов устроены по одной схеме. Основные узлы:
- Станина — сварная или литая рама, которая воспринимает усилия дробления.
- Неподвижная щека — передняя стенка камеры со сменной дробящей плитой.
- Подвижная щека с дробящей плитой. Она подвешена на оси или прямо на эксцентриковом валу.
- Эксцентриковый вал с маховиками. Маховики накапливают энергию на холостом ходе и отдают её при дроблении.
- Распорная плита передаёт усилие на подвижную щеку. Она же служит предохранителем: при попадании недробимого предмета, например зуба экскаваторного ковша, ломается она, а не станина.
- Регулировочное устройство (клинья или прокладки) меняет ширину выходной щели.
- Замыкающее устройство — тяга с пружиной, которая прижимает подвижную щеку к распорной плите.
- Привод — электродвигатель с клиноремённой передачей на маховик-шкив.
Принцип работы

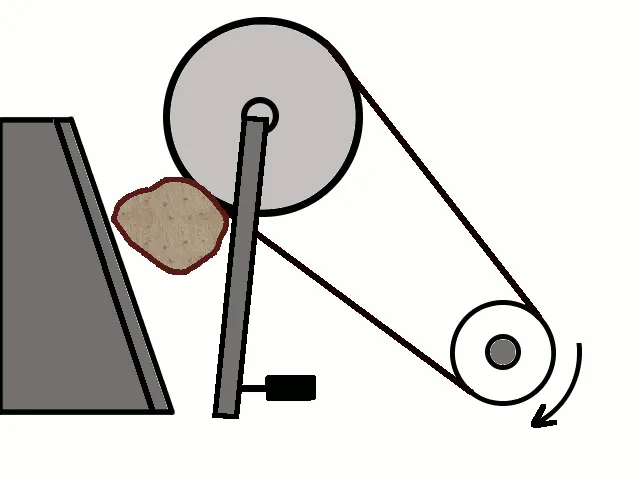

Эксцентриковый вал вращается, и подвижная щека то приближается к неподвижной, то отходит. Когда щеки сближаются, куски в камере раздавливаются (рабочий ход). Когда расходятся, раздробленный материал под собственным весом опускается ниже и выходит через щель, а сверху в камеру поступают новые куски (холостой ход).
Поэтому щёковая дробилка работает циклично: дробит только половину оборота вала. Камера сужается книзу, и кусок проходит несколько ступеней дробления, пока не станет меньше выходной щели.
Виды: с простым и сложным движением щеки
ГОСТ 27412-93 «Дробилки щековые» выделяет три типа:
- ЩДП — с простым движением щеки. Подвижная щека подвешена на отдельной оси и качается по дуге, а усилие ей передаёт шатун через распорные плиты. Такие машины крупнее, тяжелее и рассчитаны на большие куски: типоразмеры от 900×1200 до 1500×2100 мм.
- ЩДС-I и ЩДС-II — со сложным движением щеки. Щека висит прямо на эксцентриковом валу, и её точки описывают замкнутые кривые: щека одновременно сжимает и протягивает материал вниз. Конструкция проще и легче, производительность выше на единицу массы, но плиты изнашиваются быстрее. ЩДС-I отличается от ЩДС-II формой приёмного отверстия: у ЩДС-I оно длиннее относительно ширины (отношение больше 1,6).
Обозначение типоразмера — ширина и длина приёмного отверстия в дециметрах. ЩДП-9×12 — дробилка с простым движением щеки и отверстием 900×1200 мм.
Технические характеристики по ГОСТ 27412-93
| Типоразмер | Приёмное отверстие, мм | Наибольший кусок, мм | Номинальная щель, мм | Производительность, м³/ч, не менее | Мощность, кВт, не более | Пример модели |
|---|---|---|---|---|---|---|
| ЩДС-I-2,5×9 | 250×900 | 210 | 40 | 22 | 45 | СМД-108 |
| ЩДС-I-4×9 | 400×900 | 340 | 60 | 35 | 55 | СМД-109 |
| ЩДС-II-6×9 | 600×900 | 500 | 100 | 75 | 75 | СМД-110 |
| ЩДП-9×12 | 900×1200 | 750 | 130 | 180 | 90 | — |
| ЩДП-12×15 | 1200×1500 | 1000 | 155 | 310 | 160 | — |
| ЩДП-15×21 | 1500×2100 | 1300 | 180 | 600 | 250 | — |
Производительность в ГОСТ указана для гранита прочностью 150–180 МПа на новых плитах. На более мягкой породе она выше, на изношенных плитах — ниже.
Щёковая дробилка СМД-110
СМД-110 — одна из самых распространённых отечественных щёковых дробилок. У неё приёмное отверстие 600×900 мм, наибольший кусок — 500 мм, выходная щель регулируется в диапазоне 75–130 мм. Производительность — 58–104 м³/ч, двигатель — 75 кВт, масса — около 18,5 т.
Её ставят на первую стадию перед конусной дробилкой. Младшие модели — СМД-108 и СМД-109 — работают с кусками до 210 и 340 мм.
Износ и обслуживание

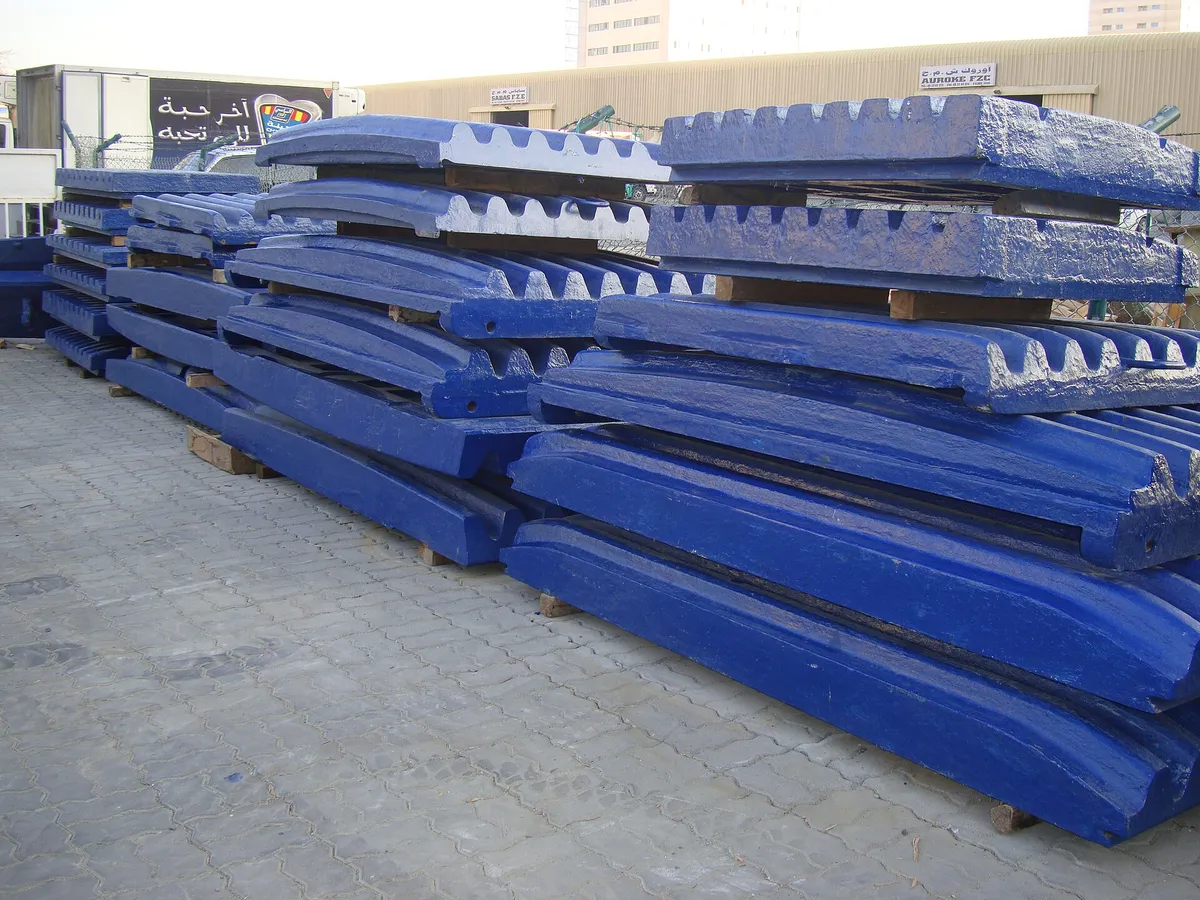

Главная расходная деталь — дробящие плиты. Их отливают из износостойкой марганцовистой стали. Изнашивается в первую очередь нижняя часть плиты. У симметричных плит её можно продлить, перевернув плиту другим концом.
По мере износа щель растёт, и продукт становится крупнее, поэтому щель периодически подтягивают регулировочным устройством. Ещё одна частая замена — распорная плита после попадания металла в камеру. Подробнее о запчастях — в статье «Виды расходных материалов для разного типа дробилок».

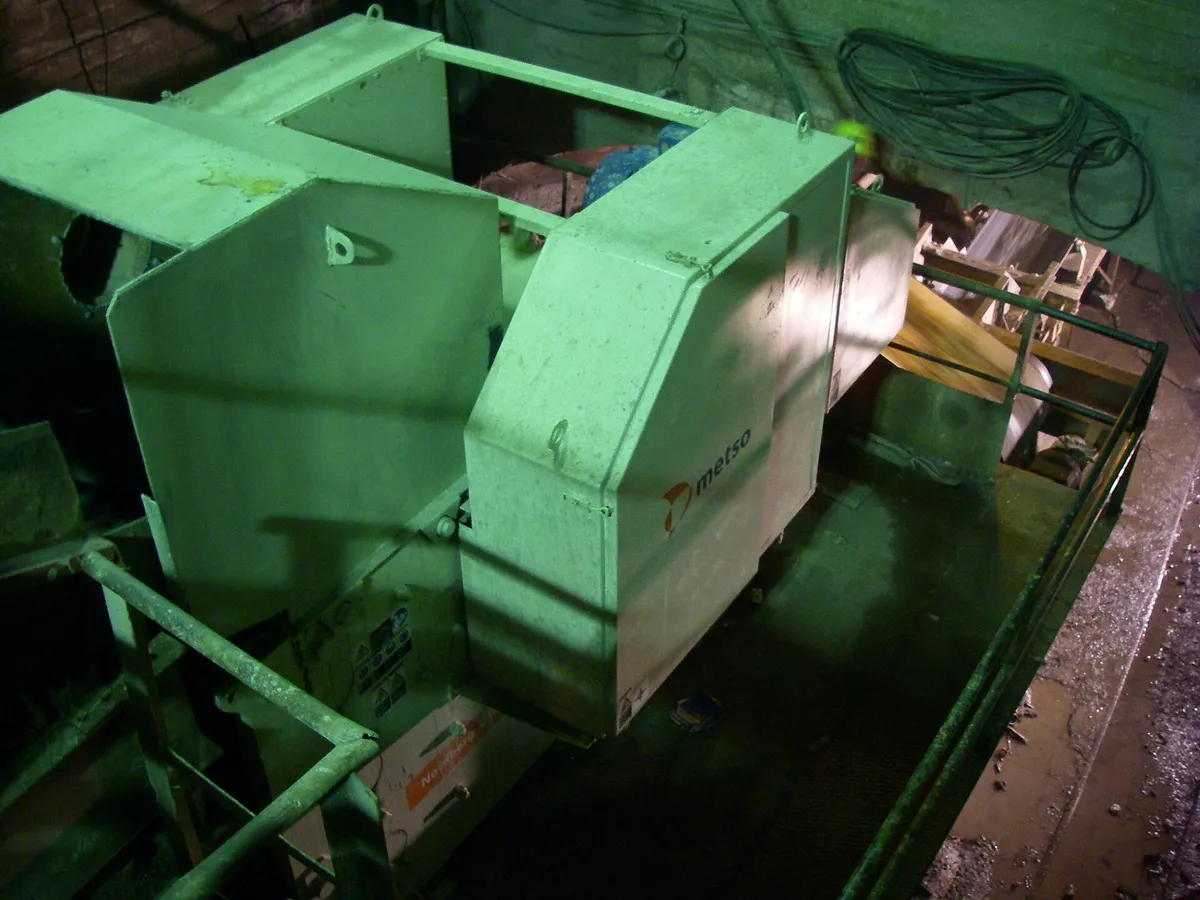

Стационарные и мобильные щёковые дробилки

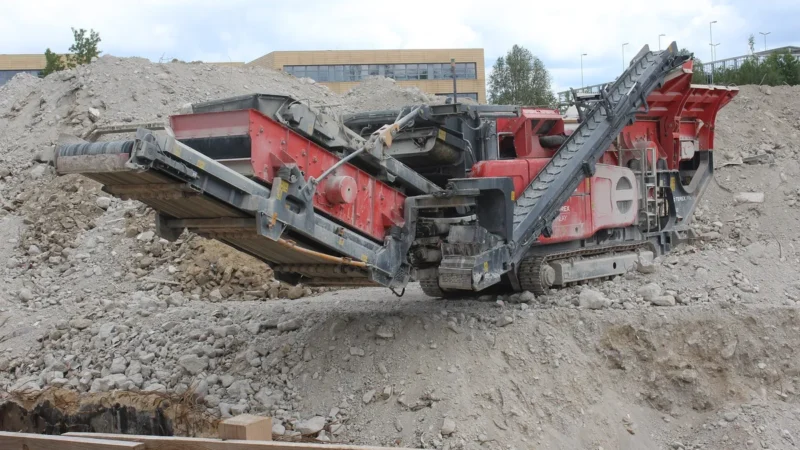

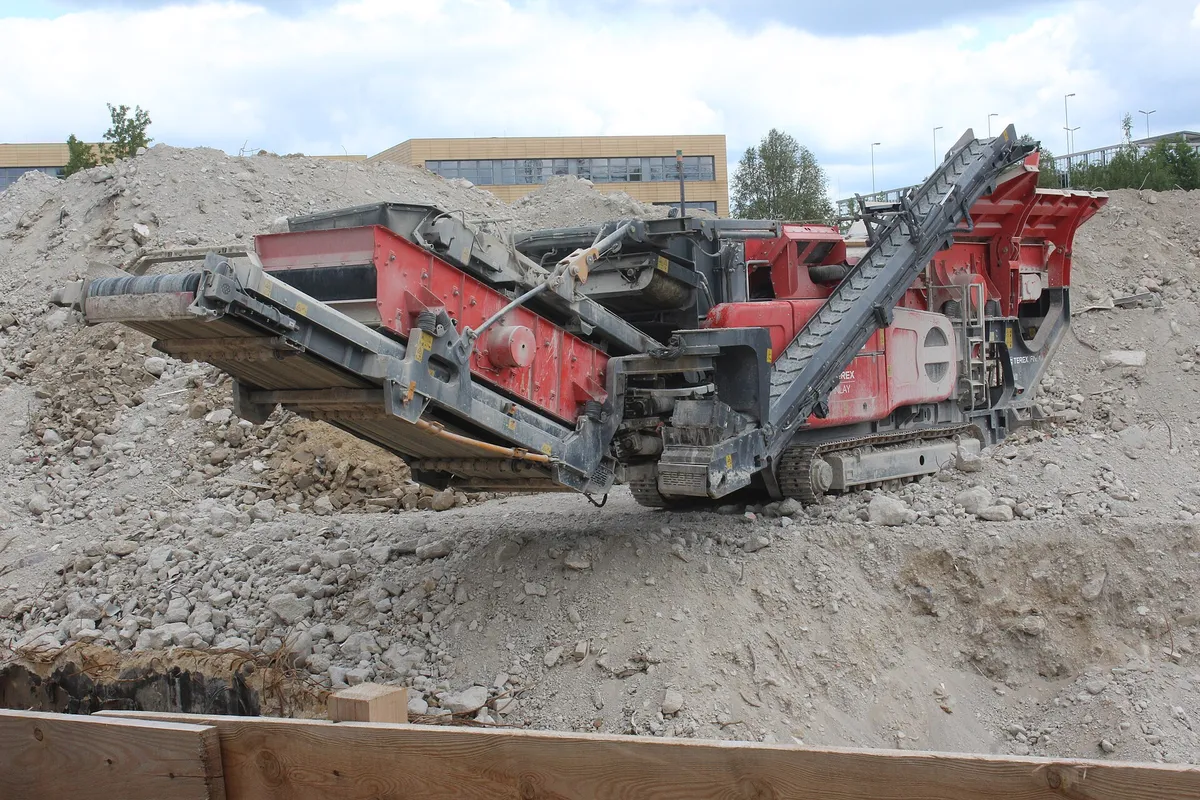

Стационарные машины ставят на фундамент дробильно-сортировочного завода. Мобильные — на гусеничное шасси вместе с вибропитателем и конвейером. Такую установку загружает экскаватор прямо в карьере или на площадке сноса. Примеры — Atlas Copco PC-4 и PC-6; о мобильных комплексах — в статье «Мобильные дробилки камня в щебень».
Плюсы и минусы
Плюсы. Щёковая дробилка принимает очень крупные куски, дробит твёрдые и абразивные породы, проста по устройству и в ремонте, щель легко регулируется.
Минусы. Она работает циклично, даёт много лещадных (плоских) зёрен, плохо справляется с влажной глиной (камера забивается), передаёт вибрацию на фундамент.
Для кубовидного щебня после неё нужна конусная или роторная дробилка.
Частые вопросы
Чем щёковая дробилка отличается от конусной?
Щёковая дробит циклично между двумя плитами и принимает самые крупные куски — это первая стадия. Конусная дробит непрерывно в кольцевом зазоре между конусами и обычно стоит второй, давая более мелкий и однородный продукт. Сравнение всех типов — в разделе «Дробилки».
Что такое степень дробления?
Это отношение размера исходного куска к размеру продукта. У щёковых дробилок она обычно 3–8: кусок 500 мм после СМД-110 со щелью 100 мм выходит размером около 100–130 мм.
Как регулируют размер щебня на щёковой дробилке?
Шириной выходной щели: её меняют клиньями или прокладками за распорной плитой. Например, у СМД-110 диапазон — 75–130 мм.
